Budowa okna PCV: elementy i ich funkcje

Kiedy stoisz przed wyborem nowego okna, czujesz ten niepokój – czy rama wytrzyma lata, czy uszczelki nie zawiodą w mroźne noce, a szklenie naprawdę zatrzyma zimno za progiem? Budowa okna PCV kryje w sobie sekrety, które decydują o komforcie twojego domu: od solidnej ramy i skrzydła, przez precyzyjne okucia i uszczelki, po zaawansowany pakiet szybowy z gazem szlachetnym. Rozłożymy to na części pierwsze, byś zrozumiał, jak każdy element wpływa na izolację i trwałość, unikając pułapek tanich konstrukcji.

• Rama i skrzydło okna PCV
• Profil PCV w budowie okna
• Okucia w konstrukcji okna PCV
• Uszczelki okna PCV
• Wzmocnienia stalowe okna
• Pakiet szybowy w oknie PCV
• Dystans i gaz w pakiecie szybowym
• Pytania i odpowiedzi dotyczące budowy okna

Rama i skrzydło okna PCV

Rama okna PCV stanowi nieruchomą otulinę, w którą osadzone jest skrzydło, tworząc podstawę całej konstrukcji. Skrzydło porusza się dzięki okuciom, umożliwiając otwieranie i wietrzenie pomieszczenia. Oba elementy składają się z profili z tworzywa sztucznego, które łączone są zgrzewaniem na gorąco dla maksymalnej szczelności. W oknach PCV rama otacza skrzydło po obwodzie, zapewniając stabilność nawet przy dużych wymiarach. Różnice w budowie ramy decydują o nośności całego okna.

Skrzydło okna PCV montowane jest na zawiasach, co pozwala na uchylanie lub pełne otwarcie. Rama dzieli się na ościeżnicę zewnętrzną i wewnętrzną, wzmocnioną stalowymi profilami. W konstrukcjach przylgowych skrzydło nachodzi na ramę, poprawiając estetykę i izolację. Elementy te muszą wytrzymywać naprężenia wiatru i zmiany temperatur. Solidna rama zapobiega odkształceniom, które mogłyby osłabić uszczelki.

W oknach PCV rama i skrzydło tworzą układ wielkokomorowy, gdzie liczba komór wpływa na termoizolację. Skrzydła dzielą się na naświetla stałe i ruchome, dostosowane do potrzeb użytkownika. Montaż tych elementów wymaga precyzji, by uniknąć mostków termicznych. Rama osadza pakiet szybowy, a skrzydło przenosi obciążenia dynamiczne. Zrozumienie tej relacji pozwala ocenić jakość okna na pierwszy rzut oka.

Zobacz także: Jak skutecznie zabezpieczyć okna na budowie w 2025 roku? Kompleksowy poradnik

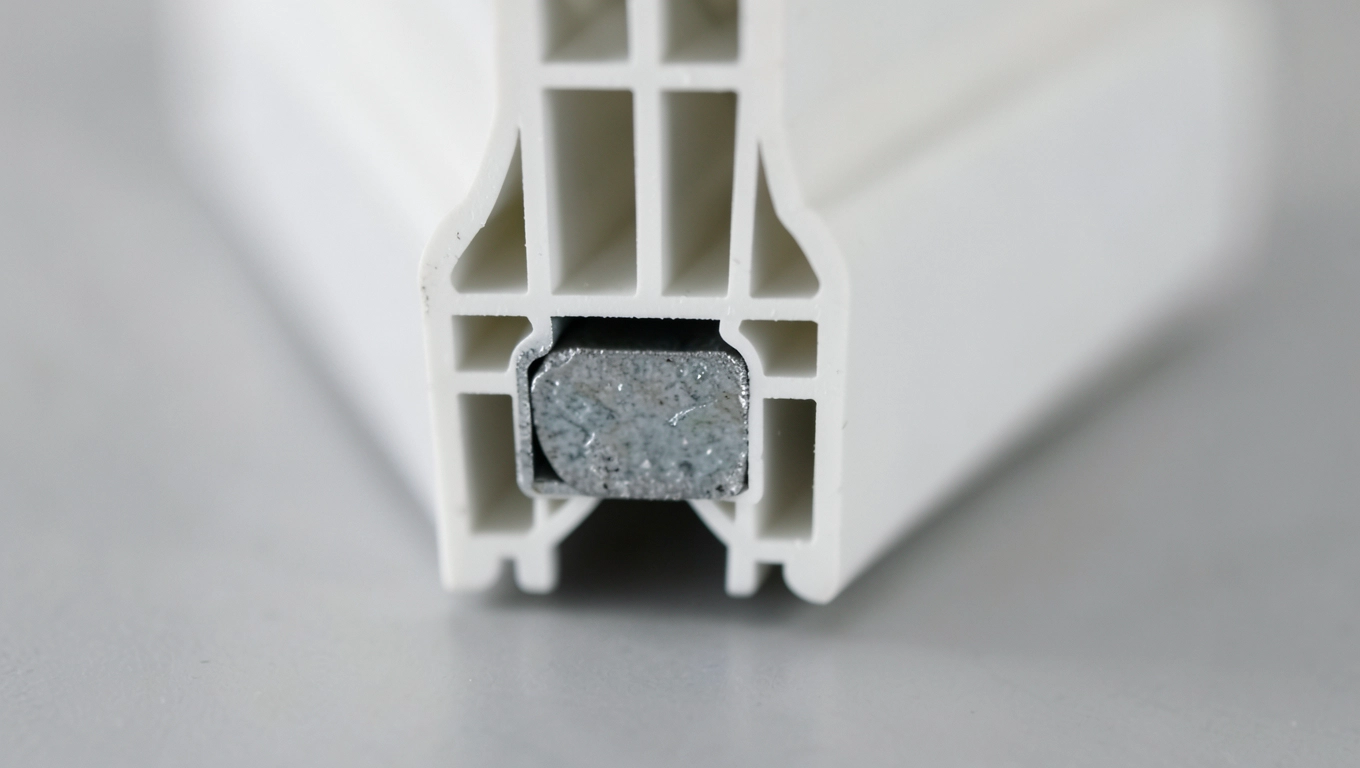

Profil PCV w budowie okna

Profil PCV to serce konstrukcji okna, wytwarzany z polichlorku winylu z dodatkiem stabilizatorów. Składa się z wielokomorowych przekrojów, gdzie centralna komora wzmacniana jest stalą. Grubość ścianek zewnętrznych wynosi zazwyczaj 2,5–3 mm, co wpływa na odporność na uderzenia. Profile klasy A mają grubsze ścianki niż klasa B, oferując lepszą trwałość. W oknach PCV profil decyduje o współczynniku przenikania ciepła Uw.

Liczba komór w profilu PCV waha się od 3 do 10, im więcej, tym lepsza izolacja akustyczna i termiczna. Profile z uszczelkami wbudowanymi minimalizują mostki zimna. W budowie okna profil ramy różni się od skrzydłowego – rama jest głębsza dla stabilności. Nowoczesne profile recyclują do 40% materiału z odzysku, zachowując parametry. Wybór profilu wpływa na żywotność okna powyżej 40 lat.

Profile PCV dzielą się na białe i foliowane, gdzie folia imituje drewno bez utraty właściwości. W konstrukcjach okiennych profil musi spełniać normę PN-EN 12608. Głębokość zabudowy profilu wynosi 70–92 mm, optymalizując energooszczędność. Elementy te łączone są kołnierzami zgrzewalnymi, zapewniając monolityczną strukturę. Profil PCV ewoluuje, redukując rozszerzalność cieplną o 20% w nowych formułach.

Zobacz także: Jak zabezpieczyć okna na budowie na zimę

Rodzaje profili PCV

• Klasa A: ścianki zewnętrzne ≥3 mm, premium izolacja.
• Klasa B: ścianki 2,5 mm, ekonomiczna opcja.
• Klasa C: niestandaryzowane, unikać w budynkach pasywnych.

Okucia w konstrukcji okna PCV

Okucia windowe PCV to mechanizmy umożliwiające ruch skrzydła: zawiasy, klamki i rygle. Składają się z elementów stalowych chromowanych dla odporności na korozję. W oknach PCV okucia obwodowe przenoszą ciężar skrzydła na ramę w kilkunastu punktach. Standardowe okucia obsługują wagi do 130 kg na skrzydło. Precyzyjne okucia minimalizują tarcie, wydłużając żywotność do 20 000 cykli.

Zawiasy w okuciach PCV dzielą się na dolne i górne, z mikro wentylacją. Klamki z blokadą Secustic uniemożliwiają włamanie przez sforsowanie. Okucia z podnośnikiem skrzydła ułatwiają mycie dużych okien. W konstrukcji obwodowej punkty ryglowania rozmieszczone są równomiernie po obwodzie skrzydła. Nowe okucia integrują mikrowentylację, poprawiając cyrkulację powietrza bez strat ciepła.

Okucia PCV klasyfikowane są wg normy EN 13126-1, z kategoriami użytkowania od 1 do 4. W oknach antywłamaniowych stosuje się stal hartowaną o twardości 800 MPa. Regulacja okuć pozwala kompensować osiadanie budynku. Elementy te ważą do 5 kg na skrzydło, nie obciążając profilu. Z doświadczeń montażowych wynika, że dobre okucia redukują awarie o połowę.

Zobacz także: Zabudowa grzejnika w kuchni pod oknem – porady

Uszczelki okna PCV

Uszczelki w oknach PCV wykonane z EPDM lub TPE zapewniają szczelność po obwodzie ramy i skrzydła. Składają się z trzech torów: zewnętrznego, środkowego i wewnętrznego. Uszczelki zewnętrzne chronią przed wodą opadową, środkowe przed wiatrem, a wewnętrzne przed hałasem. W profilach PCV uszczelki wpuszczane są na stałe, wymienne co 15–20 lat. Ich twardość Shore A 65 gwarantuje elastyczność w temperaturach -40°C do +80°C.

W konstrukcjach przylgowych uszczelki na skrzydle stykają się z ramą w 12–16 punktach. Uszczelki okienne PCV zapobiegają kondensacji pary wodnej wewnątrz profili. Nowe formuły z grafenem zwiększają odporność na UV o 30%. Montaż uszczelek wymaga równomiernego nacisku, by uniknąć nieszczelności. W oknach PCV uszczelki decydują o klasie przenikania powietrza do 4.

Zobacz także: Przebudowa okna na drzwi tarasowe – krok po kroku

Uszczelki dzielą się na płaskie i O-kształtne, gdzie O-ring lepiej izoluje narożniki. W dużych oknach stosuje się uszczelki dwugęstościowe dla lepszej sprężystości. Wymiana uszczelek przywraca parametry fabryczne bez demontażu skrzydła. Elementy te kosztują grosze, ale ich brak powoduje straty ciepła rzędu 20–30%. Szczelność uszczelek testowana jest pod ciśnieniem 600 Pa.

Wzmocnienia stalowe okna

Wzmocnienia stalowe w oknach PCV to profile zamknięte z blachy ocynkowanej, wbudowane w komory profili. Składają się z rdzeni w ramie i skrzydle, o grubości 1,5–2 mm. W dużych konstrukcjach wzmocnienia tworzą zamknięty obwód, przenosząc siły ścinające. Stal o wytrzymałości 275 MPa zapobiega deformacjom pod wiatrem do 1600 Pa. Wzmocnienia redukują ugięcie skrzydła o 70%.

W ramie okna PCV wzmocnienie ciągłe łączy narożniki spawami kulowymi. W skrzydle wzmocnienie przerywane umożliwia montaż okuć. Profile omega lub U-kształtne dopasowane do komór profilu PCV. W oknach powyżej 1,5 m wzmocnienia są obowiązkowe wg normy PN-EN 14351-1. Ich brak powoduje wypaczenia po 5 latach eksploatacji.

Zobacz także: Budowa domu: kiedy montować okna?

Wzmocnienia stalowe ważą 2–4 kg/m², nie wpływając na izolacyjność. Nowe technologie stosują stal z recyklingu o identycznych parametrach. W konstrukcjach HST wzmocnienia dwuteowe wytrzymują 200 kg na zawias. Elementy te integrują się z profilem na zakładkę, eliminując mostki termiczne. Solidne wzmocnienia dają ulgę – okno stoi jak skała przez dekady.

Pakiet szybowy w oknie PCV

Pakiet szybowy w oknach PCV to zespolone tafle szkła oddzielone ramką dystansową. Standardowy pakiet dwuszybowy składa się z dwóch tafli float 4 mm, izolujących termicznie. Trzyszybowe pakiety mają trzy tafle, osiągając Ug=0,5 W/m²K. W ramie PCV pakiet osadzany jest na podkładkach przyszybowych z pianki. Szkło hartowane lub laminowane zwiększa bezpieczeństwo przed rozbijaniem.

W oknach PCV pakiet szybowy stanowi 70–80% powierzchni, decydując o Uw okna. Tafle szkła pokrywane są powłokami niskoemisyjnymi Ag+, blokującymi promieniowanie IR. Pakiet o wymiarach do 6 m² wymaga wzmocnień bocznych. Listwy przyszybowe z PCV zakrywają krawędzie, chroniąc przed wilgocią. Nowe pakiety z VacuGlass oferują Ug=0,3 bez grubości powyżej 30 mm.

Porównanie pakietów szybowych

Pakiet szybowy montowany jest fabrycznie pod próżnią, by uniknąć kondensacji. W PCV głębokość łożyska ramy musi pomieścić pakiet do 48 mm. Szklenie bezpieczne wg PN-EN 356 klasuje okna RC2. Elementy te ewoluują ku przezierności 85% bez strat energetycznych.

Dystans i gaz w pakiecie szybowym

Ramka dystansowa w pakiecie szybowym oddziela tafle szkła, tworząc szczelinę 16–20 mm. Wykonana z aluminium lub ciepłego plastiku Swisspacer, minimalizuje mostek termiczny na krawędzi. Dystans perforowany umożliwia dyfuzję pary wodnej, zapobiegając zaparowywaniu. W oknach PCV dystans o szerokości 14 mm optymalizuje izolację. Ciepłe ramki redukują kondensację o 40%.

Gaz szlachetny między szybami, najczęściej argon, ma gęstość 1,78 kg/m³, blokując konwekcję powietrza. Krypton o gęstości 3,75 kg/m³ stosowany w pakietach premium dla Ug poniżej 0,4. Wypełnienie gazem na 90% utrzymuje parametry przez 25 lat dzięki absorberom wilgoci. Argon poprawia izolację o 30% względem powietrza. W nowych oknach PCV ksenon testowany eksperymentalnie.

Dystans i gaz współpracują, tworząc barierę termiczną. Ramki kompozytowe z pianką obniżają Psi krawędzi o 0,05 W/mK. Ubytek gazu poniżej 1% rocznie wg normy EN 1279. W pakietach trzyszybowych dwie szczeliny z argonem potęgują efekt. Ta technologia daje pewność – zimno zostaje na zewnątrz.

Pytania i odpowiedzi dotyczące budowy okna

• Jakie są główne elementy konstrukcyjne okna PCV?

  Okno PCV składa się z dwóch głównych elementów: ramy i skrzydła. Rama i skrzydło zbudowane są z profilu PCV, okuć, uszczelek oraz wzmocnień stalowych. Dodatkowo okno wyposażone jest w pakiet szybowy, listwę przyszybową i podkładki dystansowe.

• Czym jest pakiet szybowy w budowie okna?

  Pakiet szybowy to kluczowy element okna, zawierający tafle szkła: dwie w pakiecie dwuszybowym i trzy w trzyszybowym. Między szybami znajduje się gaz szlachetny, najczęściej argon lub rzadziej krypton, co poprawia izolację termiczną.

• Jaka jest rola gazu szlachetnego w pakiecie szybowym okna?

  Gaz szlachetny, taki jak argon, ma większą gęstość niż powietrze, co czyni pakiet szybowy doskonałym termoizolatorem, zmniejszając straty ciepła i poprawiając energooszczędność okna.

• Co to jest ramka dystansowa i wzmocnienia stalowe w oknie PCV?

  Ramka dystansowa oddziela tafle szkła w pakiecie szybowym, wspomagając izolację termiczną. Wzmocnienia stalowe w ramie i skrzydle zwiększają wytrzymałość konstrukcji, zapewniając bezpieczeństwo i trwałość okna.
